Вычислительные сети

В САПР небольших проектных организаций, насчитывающих не более единиц - десятков компьютеров, которые размещены на малых расстояниях один от другого (например, в одной или нескольких соседних комнатах), объединяющая компьютеры сеть является локальной (ЛВС). Идея ЛВС была предложена в конце 60-х годов и в 1969 году  появилась первая ЛВС ARPA явившаяся ядром для Internet.

Основные характеристики ЛВС:

1.    Удаленный ввод заданий (задание, введенное на одной ЭВМ может быть выполнено на другой).

2.    Передача наборов данных (файлов) между ЭВМ.

3.    Доступ к удаленным файлам и организация распределенных баз данных.

4.    Параллельная обработка на нескольких ЭВМ.

5.    Общая производительность.

6.    Время доставки сообщений. Среднестатистическая величина, характеризующая интервал времени между вводом запроса и получением ответа.

Локальная вычислительная сеть (ЛВС), или LAN (Local Area Network), имеет линию связи, к которой подключаются все узлы сети. При этом топология соединений узлов (рисунок 5.3) может быть шинная (bus), кольцевая (ring), звездная (star).

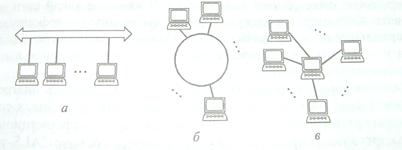

Рисунок 5.3 - Варианты топологии локальных вычислительных сетей: а — шинная; б — кольцевая; в — звездная



В более крупных по масштабам проектных организациях в сеть включены десятки-сотни и более компьютеров, относящихся к разным проектным и управленческим подразделениям и размещенных в помещениях одного или нескольких зданий. Такую сеть называют корпоративной. В ее структуре можно выделить ряд ЛВС, называемых подсетями, и средства связи ЛВС между собой. В эти средства входят коммутационные серверы (блоки взаимодействия подсетей).

Если здания проектной организации удалены друг от друга на значительные расстояния (вплоть до их расположения в разных городах), то корпоративная сеть по своим масштабам становится территориальной сетью (WAN — Wide Area Network). В территориальной сети различают магистральные каналы передачи данных (магистральную сеть), имеющие значительную протяженность, и каналы передачи данных, связывающие ЛВС  с магистральной сетью, называемые абонентской линией.

Обычно создание выделенной магистральной сети, т. е. сети, обслуживающей единственную организацию, обходится для нее слишком дорого. Поэтому чаще прибегают к услугам провайдера, т. е. организации, предоставляющей телекоммуникационные услуги многим пользователям. В этом случае внутри корпоративной сети связь на значительных расстояниях осуществляется через магистральную сеть общего пользования. В качестве такой сети можно использовать, например, городскую или междугородную телефонную сеть или территориальные сети передачи данных. Наиболее распространенной формой доступа к этим сетям в настоящее время является обращение к глобальной вычислительной сети Internet.

Для многих корпоративных сетей возможность выхода в Internet является желательной не только для обеспечения взаимосвязи удаленных сотрудников собственной организации, но и для получения других информационных услуг. Развитие виртуальных предприятий, работающих на основе CALS-технологий, с необходимостью подразумевает информационные обмены через террито­риальные сети, как правило, через Internet. Нужно, однако, отметить, что исполь­зование сетей общего пользования существенно усложняет задачу обеспечения информационной безопасности.
